Shimano nexus 7

Hoe moet ik de Shimano Nexus 7 afstellen?

Een Shimano Nexus 7 afstellen, is belangrijk voor het soepel schakelen van de fiets. Gelukkig is dit met een beetje aandacht goed zelf te doen. Allereerst zet je je fiets stevig neer, bijvoorbeeld in een standaard. Schakel vervolgens naar de vierde versnelling van de fiets. Dit is namelijk de middenpositie van het systeem en die gebruik je als referentie voor de afstelling. Alleen in deze stand is het mogelijk om te controleren of de kabelspanning goed is. Vervolgens zoek je om de Shimano Nexus 7 af te stellen de gele markeringen op de fiets. Je ziet bij de achteras, op of vlak naast de versnellingsnaaf, een kleine schakelunit met twee gele lijntjes. Deze markeringen moeten, wanneer de fiets in de vierde versnelling staat, precies tegenover elkaar staan. Is dat niet het geval? Dan moet je de kabelspanning aanpassen.

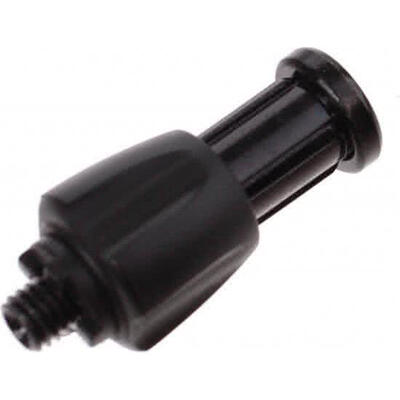

De kabelspanning stel je af met een stelschroefje. Dit schroefje bevindt zich meestal vlak bij het stuur aan de versnellingshendel of aan de schakelunit bij het achterwiel. Draai met de klok mee om de kabelspanning te verminderen als de markeringen te ver uit elkaar staan. Staan de markeringen juist te dicht bij elkaar? Draai dan tegen de klok in om de kabel strakker te zetten. Maak steeds gebruik van kleine stapjes en controleer steeds opnieuw of de gele lijnen recht tegenover elkaar staan. Als dat gelukt is, is de afstelling correct. Test vervolgens de fiets door alle versnellingen door te schakelen tijdens een proefrit. Alles moet vloeiend verlopen zonder dat de versnelling overslaat, vertraagt of bijgeluiden veroorzaakt. Controleer de afstelling van de Shimano Nexus 7 een paar keer per jaar. Ook raden we je aan om de afstelling van de Shimano Nexus 7 te bekijken als je aan je achterwiel wijzigingen hebt aangebracht. Denk bijvoorbeeld aan het vervangen van je achterband.

Wat zijn de onderdelen van een Shimano Nexus 7?

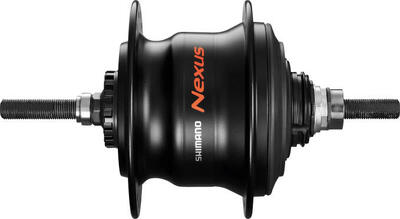

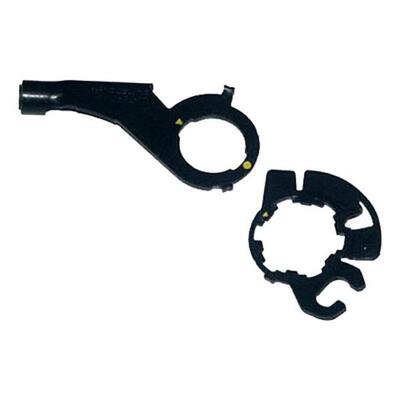

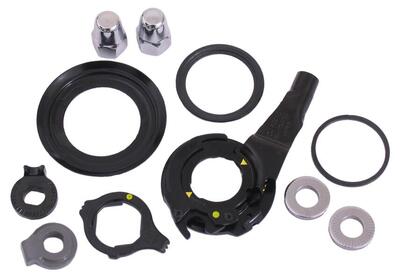

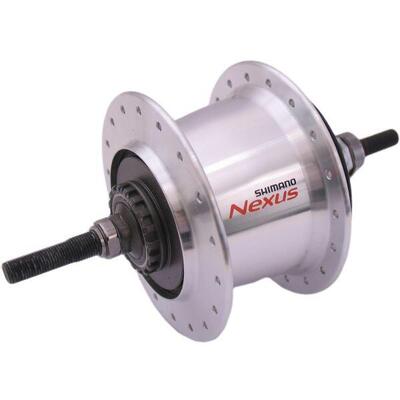

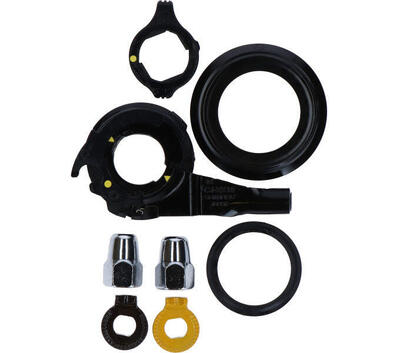

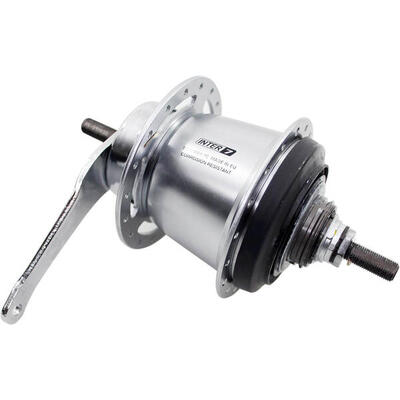

De Shimano Nexus 7 is een intern versnellingssysteem dat uit meerdere nauwkeurig op elkaar afgestemde onderdelen bestaat. Samen zorgen de onderdelen van de Shimano Nexus 7 ervoor dat je soepel schakelt. Een van de belangrijkste onderdelen van de Shimano Nexus 7 is de versnellingsnaaf. Dit element bevindt zich in het achterwiel. In totaal zitten hierin zeven versnellingen netjes opgeborgen in een gesloten behuizing. De versnellingsnaaf bevat tandwielen, koppelingen en pallen die zorgen voor het schakelen. Dankzij de dichte constructie is dit element uitstekend bestand tegen vuil, water en andere vormen van beschadiging. Een ander belangrijk element van de Shimano Nexus 7 is de schakelunit. Dit bevindt zich aan de zijkant van de naaf en vormt de verbinding tussen de versnellingskabel en de interne mechanismes van de versnellingsnaaf. De schakelunit zorgt ervoor dat de beweging van de shifter, oftewel de versnellingshendel, correct wordt doorgegeven aan de versnellingsnaaf.

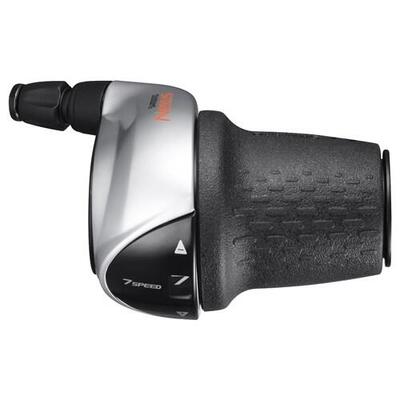

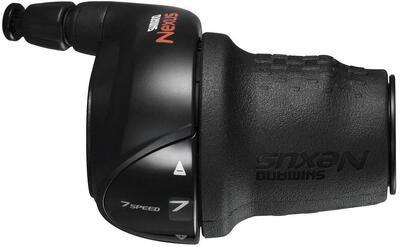

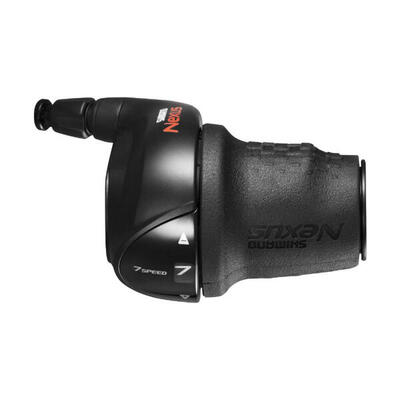

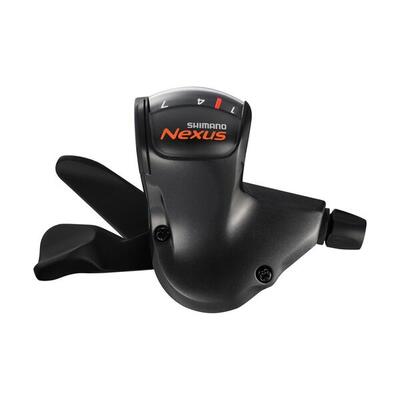

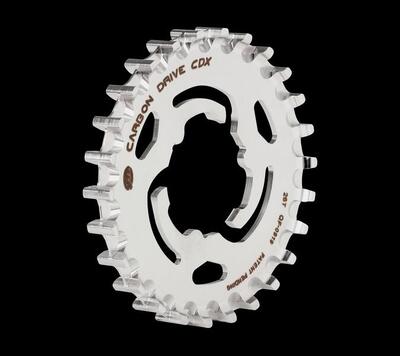

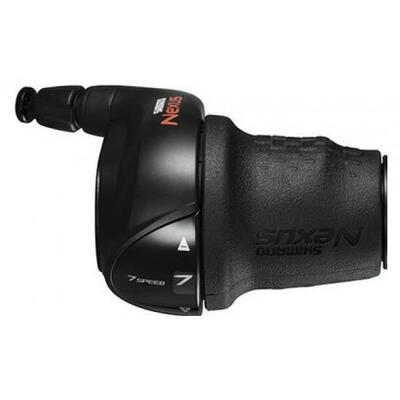

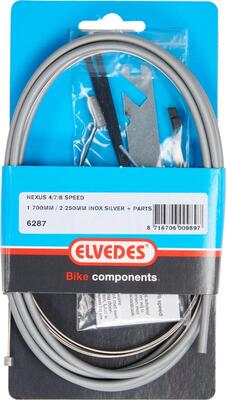

De versnellingskabel verbindt de shifter bij het stuur met de schakelunit op het achterwiel. Je hebt hierbij de juiste kabelspanning nodig, zodat je nauwkeurig kunt schakelen. Deze kabel loopt in de meeste gevallen via een buitenkabel. Na verloop van tijd bestaat er daarom een risico op uitrekken of slijten door onder andere de weersinvloeden. Aan het stuur bevindt zich de shifter. Deze draaigreep of klikschakelaar is nodig om de versnellingen te bedienen. Met de shifter geef je via de versnellingskabel een signaal naar de schakelunit en versnellingsnaaf. In de meeste gevallen beschikt de shifter over een stelwieltje, waarmee je de kabelspanning zorgvuldig afstelt. De vergrendelclip houdt de kabel op zijn plek en zorgt ervoor dat het systeem stabiel werkt. Tenslotte functioneert de versnellingsnaaf samen met de ketting en het achtertandwiel om de trapkracht over te brengen. Je hebt hierbij de keuze uit verschillende tandwielverhoudingen, zodat je een lichtere of zwaardere trapweerstand hebt.

Hoe monteer je de Shimano Nexus 7?

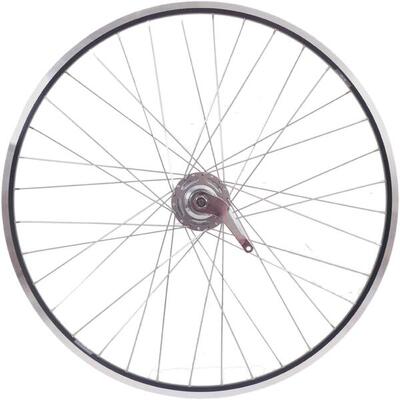

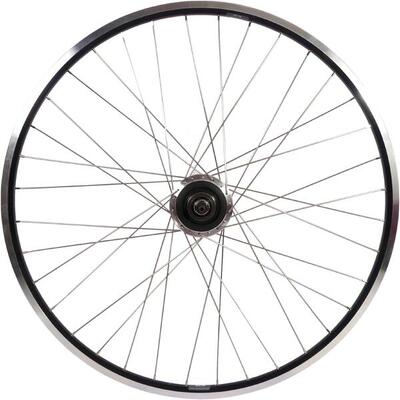

Voor de montage van de Shimano Nexus 7 heb je het juiste gereedschap en wat technische kennis nodig. Het monteren bestaat uit het plaatsen van de naaf in het achterwiel, het aansluiten van de schakelunit en het afstellen van het systeem. Ten eerste verwijder je het oude achterwiel, inclusief de ketting en remonderdelen. Zorg ervoor dat het nieuwe wiel met de Shimano Nexus 7 naaf compleet is met versnellingsnaaf, tandwiel en eventueel een rollerbrake of terugtraprem. Controleer ook of het frame van je fiets geschikt is voor een naafversnelling. Zet vervolgens het achterwiel in het frame. Let erop dat het tandwiel goed uitlijnt met het voorblad, zodat de ketting recht loopt. Monteer daarna de asmoeren, eventuele afstandsringen en borgplaatjes zoals beschreven in de gebruiksaanwijzing. Let erop dat het wiel goed gecentreerd is in het frame en de ketting correct is gespannen. Het moet niet te strak, maar ook niet te los zitten. Gebruik je een rollerbrake? Bevestig deze dan op de naaf en monteer de remarm op het frame. Bij een terugtraprem is dit meestal al geïntegreerd. Vergeet niet de remkabel correct aan te sluiten en af te stellen.

Vervolgens monteer je de schakelunit aan de Shimano Nexus 7 versnellingsnaaf. Deze unit schuif je over de nok op de as, totdat het onderdeel vastklikt. Daarna bevestig je de versnellingskabel aan de unit. Let erop dat de kabel soepel loopt en niet geknikt is. Dan bevestig je de shifter aan het stuur en leid je de kabel naar achteren. Gebruik het stelwieltje om de kabelspanning correct af te stellen. Zorg ervoor dat de kabel strak genoeg staat, zodat je nauwkeurig kunt schakelen. Controleer tot slot alle versnellingen tijdens een proefrit. Bestel direct jouw Shimano Nexus 7 onderdelen hier in de webshop.
